いよいよ組み立てです!
涙と鼻水の覚悟はよろしいか?

その前に基礎知識などから解説していきます。
まず気をつけなければいけないこと、それは「パーツの形状を把握する」こと。
洗浄時の時点で気づかれたかと思いますが、成型の関係上パーツとゲートが一体化してしまっているところがあります。

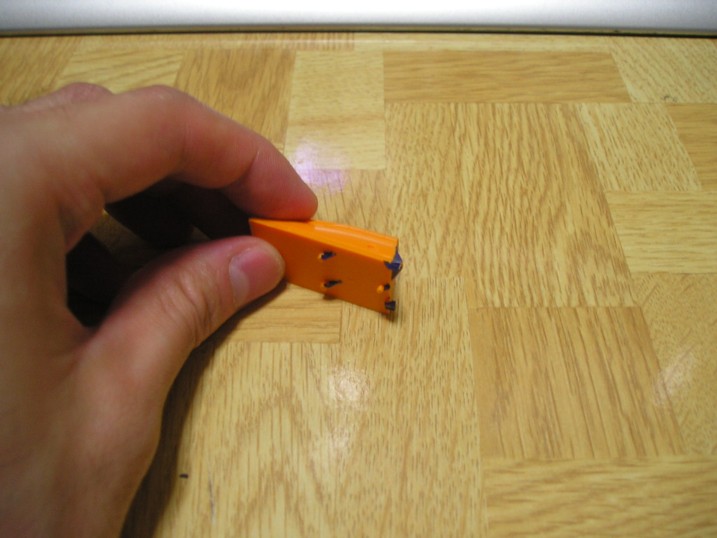

このパーツですが、青く塗ったところは一体化してしまっている不要部分です。
ほぼ全てのパーツでこういう事になってしまっているので、
完成写真や組み合うパーツをにらめっこしつつ切除。


若干失敗しましたが、切除完了。

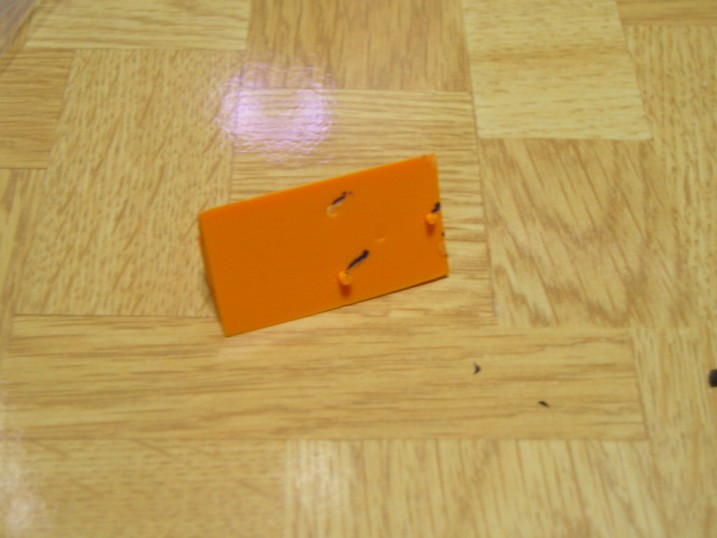

ほぼ全てのパーツに「ダボ」と呼ばれる凸上の棒の横に不要部分(バリ)があるので、
画像のようにきちんとした棒状に修正してください。
そうしないとパーツが組み合いません。

他のパーツでたとえると

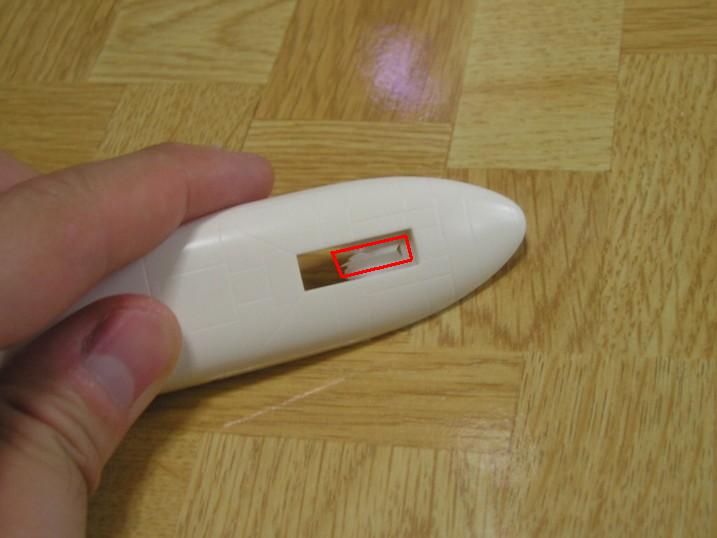

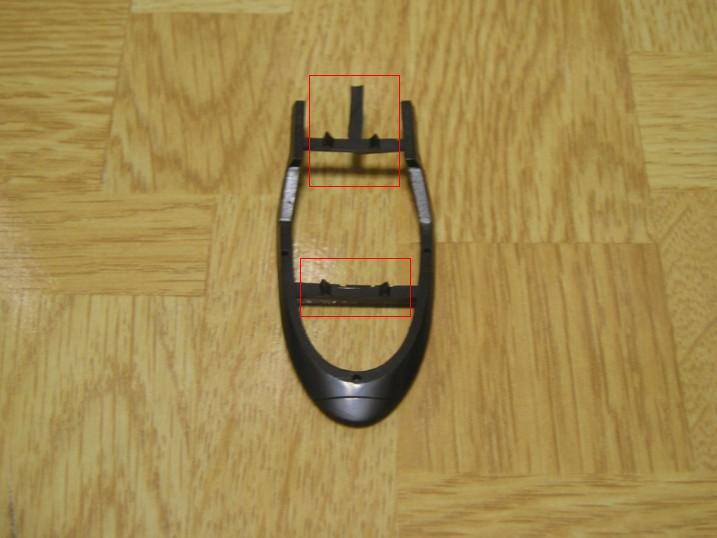

これの赤枠で囲った場所と


これまた赤枠の場所が不要パーツとなります。
きちんとにらめっこしてから切除してください。
でないと修正が不可能な状況になるので注意!!

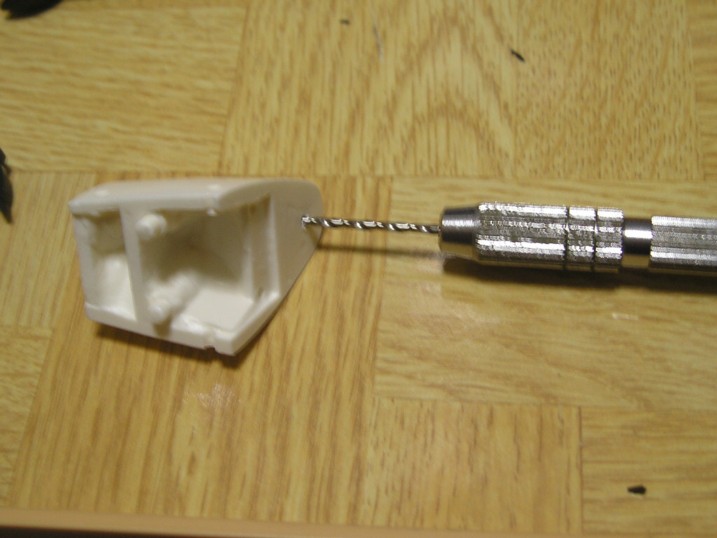

そしてその受け口の穴をピンバイスで開けます。


穴の径の種類が多いのでちょっと難しいかもしれませんが、これまた開けないと組めません。
ちょっとドリル代がかさむのは難点。

そんなこんなで

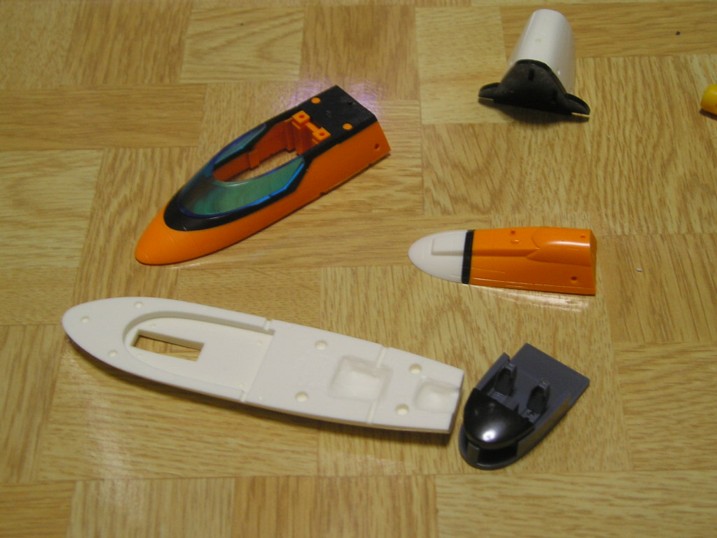

切ったりつけたりしたパーツを組んでいきます。
接着剤をつけなくても組めますが、ポロリするようなら瞬間接着剤を使いましょう。
しかし瞬間接着剤はレジンとの相性が非常によく、一度くっついたら離れません。
ご利用は計画的に。

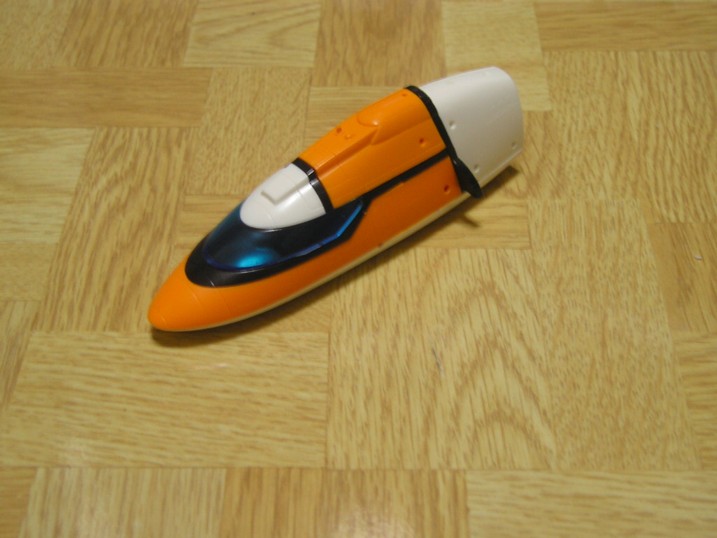

機首完成!
この調子で尻尾部分も。


ここは切除さえ間違えなければ楽に組めます。

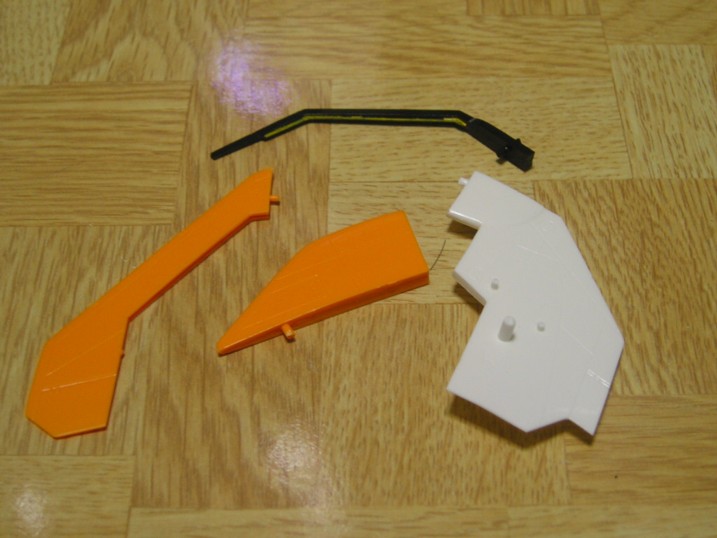

そして主翼。


パーツ自体は少ないのですが、結構厄介な場所に不要部分があるので注意。

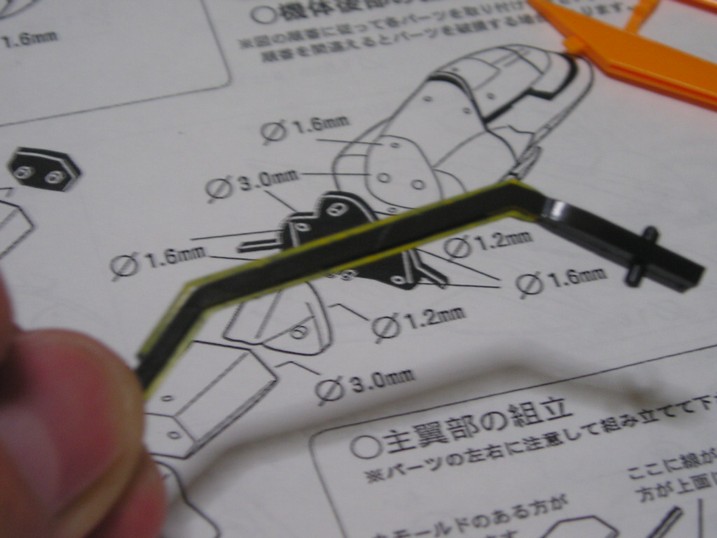

特に気をつけていただきたいのは、このパーツの黄色で塗った部分。
この部分は翼を組むのに必要なので残しておいてください。
厄介なことに不要部分が重なってますが、カッターで慎重に切り出してください。
他のパーツとくっつけたりして、組めるかどうかを確認しながらやるとよいと思います。

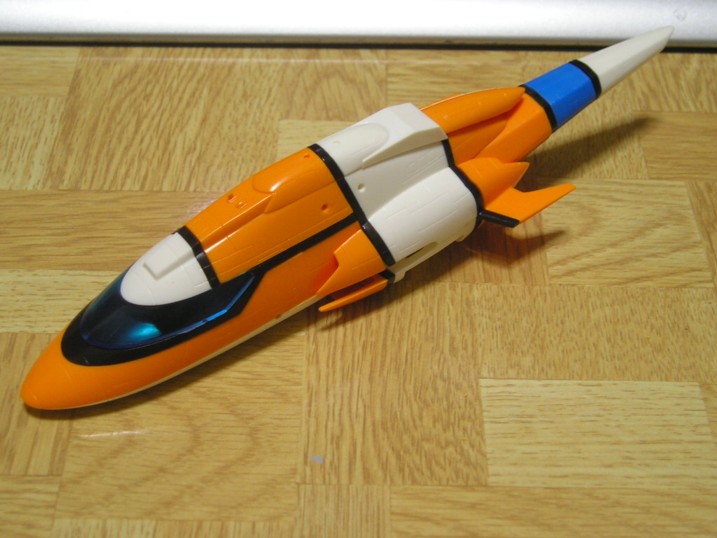

加工終了して組んだ図。

これだけは覚えて欲しいことをまとめます。
・パーツの形状、組む位置をしっかりと確認!!
・不要部分と思う前にまずは他のパーツと組んでみる。
・瞬間接着剤を使うときは計画的に。

今日はこの辺で。
次はエンジンと車輪を。
